全国2010年1月高等教育自学考试电力系统分析试题
课程代码:02310

一、单项选择题(本大题共20小题,每小题1分,共20分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内.错选、多选或未选均无分.
1.目前,我国电力系统中火电厂主要有两类,即( )
A.凝汽式电厂和热电厂
B.地热电厂和热电厂
C.水电厂和火电厂
D.潮汐电厂和地热电厂

2.双绕组变压器,将励磁支路前移的T型等值电路中,其导纳为( )
A.G_T+jB_T
B.-G_T-jB_T
C.G_T-jB_T
D.-G_T+jB_T

3.500kV系统的中性点运行方式经常采用( )
A.不接地
B.直接接地
C.经电抗接地
D.经电阻接地

4.电力线路的等值电路中,电阻参数R主要反映电流流过线路产生的( )
A.热效应
B.电场效应
C.磁场效应
D.电晕损耗

5.中性点经消弧线圈接地的运行方式,在实践中一般采用( )
A.欠补偿
B.过补偿
C.全补偿
D.恒补偿

6.系统备用容量中,哪种容量可能不需要专门设置( )
A.负荷备用
B.事故备用
C.检修备用
D.国民经济备用

7.发电机组的单位调节功率表示为( )
A.K=
B.K=-
C.K=
D.K=-

8.利用发电机调压( )
A.需要附加设备
B.不需要附加设备
C.某些时候需要附加设备
D.某些时候不需要附加设备

9.经Park变换后的理想同步发电机的电压方程含( )
A.电阻上的压降
B.发电机电势
C.变压器电势
D.A、B、C均有

10.电力系统中发生概率最多的短路故障是( )
A.三相短路
B.两相短路
C.两相短路接地
D.单相短路接地

11.根据对称分量法,a、b、c三相的零序分量相位关系是( )
A.a相超前b相
B.b相超前a相
C.c相超前b相
D.相位相同

12.在发电机稳态运行状态中,机械功率P_T与电磁功率P_E相比( )
A.P_T>P_E
B.P_TE
C.P_T=P_E
D.P_T>>P_E

13.中性点直接接地系统中,发生单相接地故障时,零序回路中不包含( )
A.零序电流
B.零序电压
C.零序阻抗
D.电源电势

14.作为判据>0主要应用于分析简单系统的( )
A.暂态稳定
B.故障计算
C.静态稳定
D.调压计算

15.变压器中性点经小电阻接地的主要目的是( )
A.调整电压
B.调整频率
C.调控潮流
D.电气制动

16.无限大功率电源供电的三相对称系统,发生三相短路,a、b、c三相短路电流非周期分量起始值( )
A.i_ap0=i_bp0=i_cp0
B. i_ap0≠i_bp0≠i_cp0
C. i_ap0=i_bp0≠i_cp0
D.  i_ap0≠i_bp0=i_cp0

17.理想同步发电机,d轴电抗的大小顺序为( )
A.x_d>x′_d>x″_d
B.  x′_d>x″_d> x_d
C. x′_d > x_d>x″_d
D. x″_d>x′_d> x_d

18.下面简单故障中属于对称短路的是( )
A.单相短路
B.两相短路
C.三相短路
D.两相短路接地

19.三绕组变压器的分接头只装在( )
A.高压绕组
B.高压绕组和低压绕组
C.高压绕组和中压绕组
D.中压绕组和低压绕组

20.中性点接地系统中发生不对称短路后,越靠近短路点,零序电压变化趋势为( )
A.越高
B.越低
C.不变
D.无法判断



二、填空题(本大题共10小题,每小题1分,共10分)
请在每小题的空格中填上正确答案.错填、不填均无分.
21.潮流计算中,电压约束条件U_imin≤U_i≤U_imax是为了保证________.
22.三相架空输电线导线间采用循环换位的目的是________.
23.中枢点的调压方式可以分为三类:顺调压、逆调压和________.
24.简单电力系统发生三相短路故障,其零序电流的大小为________.
25.潮流计算中,PV节点待求的物理量是该节点的无功功率Q和________.
26.电力系统电压中枢点是指________.
27.若简单系统的功率极限的标幺值为1.5；目前输送的功率的标幺值为1.0,此时的静态稳定储备系数为________.
28.衡量电能质量的三个指标有电压大小、频率和________.
29.降压变压器将330kV和220kV电压等级的线路相连,其一、二次侧绕组额定电压应为________.
30.将变电所母线上所连线路对地电纳中无功功率的一半也并入等值负荷中,则称之为________.

三、简答题(本大题共4小题,每小题5分,共20分)
31.利用计算机进行潮流计算时,各类节点所占的数量如何?
32.简要说明常见的电力系统的调压措施.
33.试绘制出发电机q(交)轴次暂态电抗x″_q的等值电路.
34.在采用电气制动提高系统暂态稳定性时,需合理选择制动电阻大小和投切时间,为什么?

四、计算题(本大题共4小题,每小题7分,共28分)
35.求图示网络等值电路及参数,并写出其导纳阵.

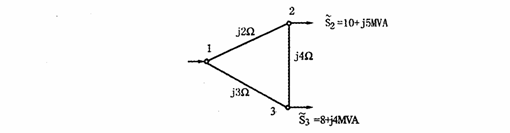

36.计算下图所示简单环网的初步功率分布,并找出无功功率分点.

37.当系统A独立运行时,负荷增加60MW,频率下降0.1Hz；当系统B独立运行时,负荷增加90MW,频率下降0.12Hz.两系统联合运行时频率为50Hz,联络线上的功率PAB=40MW,此时,若将联络线断开,求A、B两系统的频率各为多少?
38.某火电厂有两台机组容量均为50MW,最小技术出力均为12MW,耗量特性分别为F₁=0.01+1.2P₁+10(t／h)；F₂=0.02 +P₂+12(t／h),求负荷分别为15MW和80MW时,如何运行最经济?

五、综合计算题(本大题共2小题,每小题11分,共22分)
39.下图所示网络中,线路L长为100km,正序电抗x₁=0.4Ω／km,零序电抗x₀=3x1；发电机G₁、G₂相同,S_N=15MVA,x″_d=0.125,正序电抗等于负序电抗；变压器T₁、T₂、T₃相同,S_N=15MVA,U_K％=10.
(1)计算当K点发生两相短路接地时,短路点的短路电

[1]
